繼電保護測試儀的工作原理及應用

返回打印來源：儀天成電力時間：2024/01/23 閱讀：次

對于繼電器的性能維護是電力系統中一件重要的工作，研發出的繼電保護測試儀這款儀器主要用于測試繼電器的工作狀態和性能，評估其在各種工況下的可靠性和穩定性。下面給大家著重介紹一下其工作原理和應用方面的內容。

繼電保護測試儀其工作原理主要分為主電路和輔助電路，主電路通常由大旋鈕調節，輔助電路則由輸出開關控制直接調節輸出。可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
在實際測試應用中，繼電保護測試儀可以測試以下幾種繼電器：
1.過電流繼電器：過電流繼電器主要用于保護電路中出現的過電流，其測試方法主要包括負載試驗和返回試驗。其中，負載試驗主要通過主回路調節輸出，看其能否在電路中迅速動作；而返回試驗則主要看其在電路中電流降低時是否能快速返回原位。
2.過負荷繼電器：過負荷繼電器主要用于保護電氣設備中出現的過負荷，其測試方法主要包括短時過負荷試驗和長期過負荷試驗。其中，短時過負荷試驗主要通過輔助回路調節輸出，看其能否在短時間內快速動作；而長期過負荷試驗則主要看其在長時間過負荷下能否穩定工作。
3.欠電壓繼電器：欠電壓繼電器主要用于保護電氣設備中出現的欠電壓，其測試方法主要包括低壓試驗和重合閘試驗。其中，低壓試驗主要通過調節輸出電壓，看其能否在電路中電壓降低時迅速動作；而重合閘試驗則主要看其在電路中電壓恢復后能否迅速動作。
4.低電壓繼電器：低電壓繼電器主要用于保護電氣設備中出現的低電壓，其測試方法主要包括低壓試驗和重合閘試驗。其中，低壓試驗主要通過調節輸出電壓，看其能否在電路中電壓降低時迅速動作；而重合閘試驗則主要看其在電路中電壓恢復后能否迅速動作。

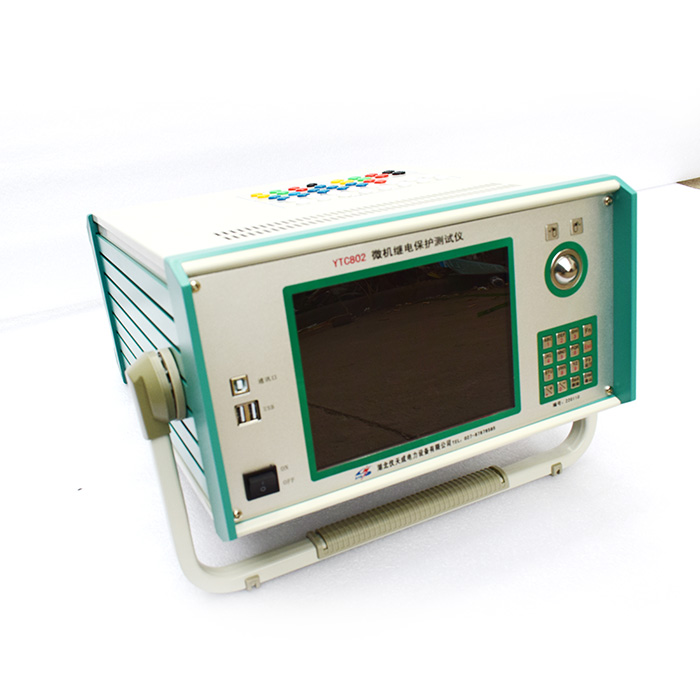

此外，微機繼保測試儀還可以校準熱繼電器，通過輔助電路調節輸出電壓。且儀器內置6位顯示秒表和聲光提示電路，方便操作和測試。采用一體結構，數據傳輸距離短，效率高。它廣泛應用于電力系統、工礦企業、鐵路、學校等領域，是電力系統中重要的組成部分，對于保障電力系統的安全穩定運行具有重要作用。

湖北儀天成電力設備有限公司
2024年1月23日
