高壓開關真空度測試儀測試的原理是怎樣的？

返回打印來源：儀天成電力時間：2023/10/18 閱讀：次

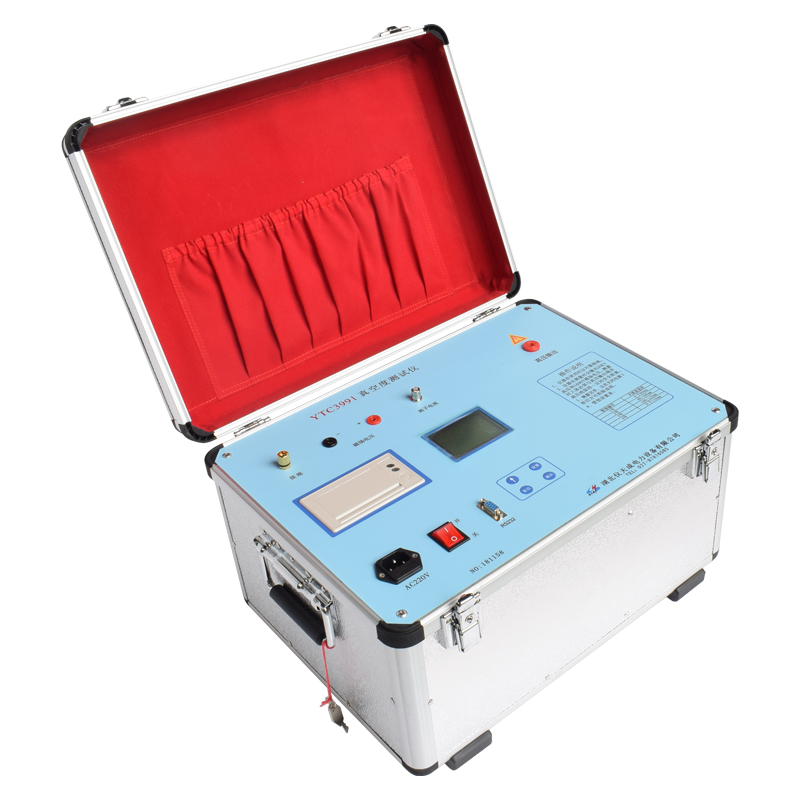

從事電力的朋友們應該都知道高壓開關設備在生產和使用中都需要做開關滅弧室內的真空度檢測試驗，真空滅弧室內部氣體壓力且應低于6.6×10-2Pa，通常為了做該檢測試驗，我們會用到高壓開關真空度測試儀這款儀器，今天就給大家說明一下該儀器的測試原理是怎樣的。

測試原理：

本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。
對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

對于高壓開關斷路器滅弧室內的真空度檢測是我們電力系統很重要的一個試驗，我們電力人員需要好好地利用高壓開關真空度檢測儀，熟悉其測試原理，幫助我們更好地完成檢測工作。

湖北儀天成電力設備有限公司

2023年10月18日
