    電容電感測試儀如何接線

    返回 打印
    來源:儀天成電力  時間:2018/10/11  閱讀:
            電容電感測試儀如何接線呢?電容電感測試儀主要用來進行電容器的參數測試工作,用來判斷電容器的性能好壞,具有測試速度快、精度高等優點,深受廣大電力工作者的歡迎,本文就以YTC720B電容電感測試儀為例,來給大家簡單介紹電容電感測試儀如何接線。
            一、并聯電容器測量
            進行測試前,應按使用要求正確連接電源線及信號電纜。
            (1)將測試電壓電纜一端接到儀器【電壓輸出端子】上;
            (2)將測試電流信號電纜插在儀器【電流取樣插頭】上;
            (3)接好測試儀器220V電源線;

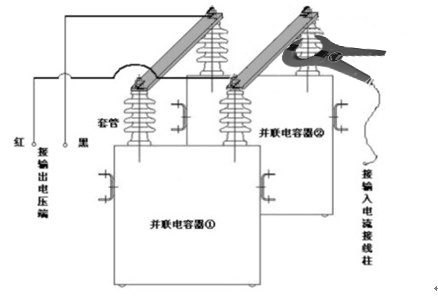

            (4)將測試電壓電纜分別夾在被試電容器組兩極的連接母線上,鉗形電流取樣表卡在所需測量的單臺電容器的套管處;
            (5)閉合【電源開關】;
            (6)開機后,屏幕顯示第1屏 開機顯示;如果顯示白屏,請直接按復位鍵。
            將光標移至【設置】處,進入第3屏設置參數,將【等效阻抗】設為【并聯電容】模式。按【確認】鍵并存入設置值,回到主菜單。
            將光標移至【測量】,按【確認】鍵進入測量,將【電壓輸出開關】置于【通】的位置即進行電容測量,液晶屏幕上顯示的數據即是測量結果。
            (7)將鉗形電流表取下,卡于另一臺需測量的電容器上,直至該相測量完畢。
            (8)測試結束后,切斷電源,并將面板上所有開關恢復到測試前的狀態,拆除所有接線。
           二、電抗器電感測量
            (1)接線方法同測量電容時一樣,只是被測試品為電感;
            (2)開機按【確認】后屏幕顯示主菜單畫面,將光標移至【設置】處,進入第3屏設置參數,將【等效阻抗】設為【串聯  電感】模式。按【確認】鍵并存入設置值,回到主菜單。
            (3)將光標移至【測量】處,按確認進入測量狀態。
            (4)將【電壓輸出開關】置于【通】的位置即進行電感測量。
    不同廠家生產的電容電感測試儀使用方式都是相似的,電力工作者需要根據被測項目的不同來進行接線,并嚴格按照說明書的規范來進行試驗。

    湖北儀天成電力設備有限公司
    2018年10月11日
