    微機繼電保護測試儀常用功能按鈕介紹

    返回 打印
    來源:儀天成電力  時間:2018/03/16  閱讀:
            在電力工作者的日常工作中,經常需要使用到微機繼電保護測試儀,作為一款功能強大的電力測試儀器,在電力測試領域有著非常廣泛的應用,但是由于其操作對于電力初學者來說還是相當困難的,同時微機繼電保護測試儀上的功能按鈕非常多,各個按鈕代表的意思也各有不同,如果在測試的時候按錯了按鈕,就很難達到測試應有的效果,甚至是損傷儀器,因此儀天成電力在本文就以YTC1000型微機繼電保護測試儀為例,來簡單介紹其常用功能按鈕。
      打開試驗參數按鈕

     保存試驗參數按鈕

     數據復歸按鈕  用于將參數恢復到試驗前的初始值,能極大地方便于多次重復性試驗。

     打開試驗報告按鈕 (功能同上述)

     試驗停止按鈕 (功能同上述)

     短路計算按鈕 (功能同上述)

     啟動功率顯示界面按鈕  在“交流試驗”模塊中,可在試驗期間打開功率顯示界面,對比測試儀實際輸出的功率與現場表計測量的功率。

     同步指示器  在“同期試驗”模塊中,可在試驗期間打開同步指示器直觀地觀察試驗的進行。

     變量步增按鈕  “手動”試驗方式時,按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效,會自動成灰色。

     變量步減按鈕  “手動”試驗方式時,按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效,會自動成灰色。

     矢量圖  有些測試模塊因排版原因,放不下電壓電流矢量圖的顯示,則可通過此按鈕打開。

     放大鏡  用于和縮小各模塊界面上的電流電壓矢量圖。

     幫助按鈕  用于查看當前測試模塊的版本信息及其它。

     對稱輸出按鈕  此按鈕的作用是使電流電壓量按對稱輸出,也就是說只需要改變任一相的值,其他的幾相會自動的根據對稱的3相交流量輸出幅值和相位,如果一相選擇可變的話,那么其他相也會相對應的為可變量。

     恢復出廠參數設置  點擊該按鈕,能將界面上的各個試驗參數恢復到出廠的默認設置狀態,其功能等同于在“繼保”文件夾中刪除“para”文件夾。

     切換到序分量輸出  是最新開發的一項功能。通過點擊此按鈕能切換到專門的序分量測試界面。要擁有此功能,必須滿足以下條件:1、當前運行的“交流試驗”界面的工具條中有這個按鈕;2、在“繼保”文件夾中有“三相交流試驗—按序分量輸出”這個文件。

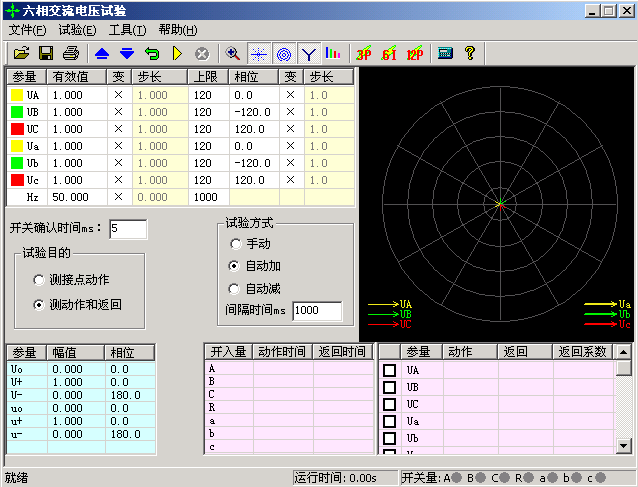

     6相電壓測試界面  點擊此按鈕進入6相電壓測試界面。此時系統會提示“是否真的進入另一個測試程序”選擇確定進入6相電壓測試界面。其界面如右上圖示。(此時界面上會多出個3P按鈕,點擊此按鈕即返回上面所看到的3相系統的界面)。

     6相電流測試界面  點擊此按鈕進入6相電流測試界面。此時系統會出現如上6U相同的提示,選擇確定后進入6相電流測試界面。

     12相測試界面  點擊此按鈕進入12相(6相電流6相電壓)測試界面,按上述方法進入12相測試界面。
        不同的廠家生產的微機繼電保護測試儀功能按鈕都大同小異,但是電力工作者在實際的操作使用過程中,首先還是需要熟讀每個產品的操作說明,嚴格按照操作說明來操作,已達到設備的測試效果。

    湖北儀天成電力設備有限公司
    2018年3月15日
